使用Kubernetes进行部署 APP v3.5.0

如需要从Docker版本迁移至Kubernetes版本，请参考此文档。
Kubernetes版本支持的SwanLab Python SDK版本为 >= 0.7.6

如果你想要使用 Kubernetes 进行 SwanLab 私有化部署，请按照下面的流程进行安装。

资源和概念：

SwanHubX/charts - 私有化服务发布地址：SwanLab的Kubernetes Helm Chart仓库
swanlab-self-hosted: 在集群中部署的 SwanLab 私有化服务的默认 RELEASE 名称
<your_namespace>: 在集群中部署的 SwanLab 私有化服务的命名空间，请替换为部署使用的命名空间

🧱 先决条件

使用 Kubernetes 部署 SwanLab 私有化版本，请确保您的 Kubernetes 和相关基础设施满足如下要求：

软件/基础设施	版本/配置要求	必要性说明
kubernetes	v1.24 及以上	官方测试验证覆盖了 v1.24+ 版本。为确保 API 兼容性与系统稳定性，不建议在低于此版本的集群中部署。
helm	version>=3.9	SwanLab Chart 包依赖于 Helm v3.9+ 的新特性，与早期版本不兼容，也不兼容 Helm v2（Tiller 模式）。
RBAC 权限	Namespace Admin	账户需具备部署 SwanLab私有化服务对应命名空间下的写权限。核心资源包括：`Deployment, StatefulSet, Service, PVC, Secret, ConfigMap`等。
网络访问 (Egress)	*.swanlab.cn	集群节点需具备访问公网的能力（或配置 NAT 网关），建议公网出口带宽 ≥ 100Mbps 1. `repo.swanlab.cn`：用于拉取应用镜像。 2. `api.swanlab.cn`：用于 License 在线激活与校验。
对象存储	兼容 AWS S3 协议	SwanLab 上报的媒体资源等文件默认保存在对象存储中，为节约存储成本，推荐外部集成对象存储，确保兼容 S3 API

🧾 资源清单

应用服务镜像

⚠️ 注意： value.yaml 应用镜像的 tag 默认设置为空字符串，可以从 template 中自动同步最新的版本号作为镜像标签，一般无需修改。特殊热更新补丁版本镜像需要手动填充 tag。

组件	镜像地址	values.yaml 配置路径	说明
swanlab-server	`repo.swanlab.cn/self-hosted/swanlab-server:<APP_VERSION>`	`service.server.image`	后端核心服务
swanlab-auth	`repo.swanlab.cn/self-hosted/swanlab-auth:<APP_VERSION>`	`service.auth.image`	认证与鉴权服务
swanlab-house	`repo.swanlab.cn/self-hosted/swanlab-house:<APP_VERSION>`	`service.house.image`	后端实验指标OLAP服务
swanlab-cloud	`repo.swanlab.cn/self-hosted/swanlab-cloud:<APP_VERSION>`	`service.cloud.image`	前端实验图表渲染组件
swanlab-next	`repo.swanlab.cn/self-hosted/swanlab-next:<APP_VERSION>`	`service.next.image`	前端UI

基础设施镜像

⚠️注意：当某一项存储组件选择自定义基础服务资源时，以下对应镜像可忽略（使用自建的外部服务）。

WARNING

受不同 Kubernetes 集群权限模型的限制，SwanLab 的 K8s 版本暂未使用 Operator 部署，基础数据库服务使用单实例部署
如需接入自建或云厂商的高可用数据库，可参考自定义 value 配置进行修改
外接数据库前，建议参考 FAQ 测试集群与数据库实例之间的 RTT

组件	镜像地址	values.yaml 配置路径	说明
Traefik	`repo.swanlab.cn/public/traefik:3.6`	`gateway.image`	反向代理 / 网关入口
Identify	`repo.swanlab.cn/public/swanlab-helper/identify:v1.2`	`gateway.identifyImage`	网关鉴权辅助镜像
Busybox	`repo.swanlab.cn/public/busybox:1.37.0`	`helper.image`	部署辅助初始化容器
Vector	`repo.swanlab.cn/public/vector:0.51.1-debian`	`vector.image`	指标聚合转发
PostgreSQL	`repo.swanlab.cn/self-hosted/postgres:16.1`	`dependencies.postgres.image`	PostgreSQL关系型数据库（用户、项目、实验元数据）
Redis	`repo.swanlab.cn/self-hosted/redis-stack:7.4.0-v8`	`dependencies.redis.image`	缓存与会话存储
ClickHouse	`repo.swanlab.cn/self-hosted/clickhouse-server:24.3`	`dependencies.clickhouse.image`	实验指标与日志列数据库
MinIO	`repo.swanlab.cn/self-hosted/minio/minio:RELEASE.2025-09-07T16-13-09Z`	`dependencies.s3.image`	S3 兼容对象存储（实验媒体资源与导出日志文件）
MinIO MC	`repo.swanlab.cn/self-hosted/minio/mc:RELEASE.2025-08-13T08-35-41Z`	`dependencies.s3.mcImage`	MinIO 客户端工具（初始化 bucket 等）

🪜 安装指引

INFO

本指引使用 【外部集成 S3 对象存储】 + 【集群数据库通过 PVC 挂载云硬盘】 的部署方案。

1. 创建 Secret

推荐使用已有的在线对象存储服务（必须兼容AWS S3协议），请确保您已创建好具有可写权限的 AK/SK，参考下列 yaml:

swanlab-self-hosted-secret.yaml 模板

yaml

apiVersion: v1
kind: Secret
metadata:
  name: swanlab-self-hosted-secret-s3
  namespace: <your_namespace> # 请替换为实际使用的命名空间
type: Opaque
stringData:
  accessKey: xxxx
  secretKey: xxxx

bash

# 在集群中创建 secret
kubectl apply -f swanlab-self-hosted-secret.yaml

# 查看 secret
kubectl get secret swanlab-self-hosted-secret-s3 -n <your_namespace>

2. 创建 PVC

SwanLab 私有化服务中，主要依赖以下基础服务的存储资源：

基础资源	PVC 命名	存储大小推荐
Redis	`swanlab-redis-pvc`	≥ 50G
PostgreSQL	`swanlab-postgres-pvc`	≥ 100G
ClickHouse	`swanlab-clickhouse-pvc`	≥ 1000G
Vector	`data-swanlab-self-hosted-vector-0` / `data-swanlab-self-hosted-vector-1`	每个副本各自 ≥ 60G，两块独立存储
「可选」MinIO	`swanlab-minio-pvc`	≥ 1000G，建议优先使用在线对象存储

WARNING

storageClassName 应以您集群中挂载的云硬盘类型为准（例如：腾讯云默认的云硬盘 cbs），要求支持动态扩容与快照策略
Vector 部署为 StatefulSet，PVC名称默认不可修改
建议确保 vector/postgres/redis/clickhouse 相关的 PVC 均已处于 Bound 状态后再执行后续安装步骤（如果 storageClass 的磁盘绑定策略为 waitForFirstConsumer 则无需等待 Bound）

swanlab-self-hosted-pvc.yaml 模板

yaml

# ----------------------------
# PersistentVolumeClaim for Redis
# ----------------------------
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: swanlab-redis-pvc
  namespace: <your_namespace> # 替换为实际命名空间
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 50Gi
  storageClassName: "" # 替换为您集群中实际的 storageClass
  volumeMode: Filesystem
---
# ----------------------------
# PersistentVolumeClaim for PostgreSQL
# ----------------------------
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: swanlab-postgres-pvc
  namespace: <your_namespace> # 替换为实际命名空间
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 100Gi
  storageClassName: "" # 替换为您集群中实际的 storageClass
  volumeMode: Filesystem
---
# ----------------------------
# PersistentVolumeClaim for ClickHouse
# ----------------------------
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: swanlab-clickhouse-pvc
  namespace: <your_namespace> # 替换为实际命名空间
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1000Gi
  storageClassName: "" # 替换为您集群中实际的 storageClass
  volumeMode: Filesystem
---
# ----------------------------
# PersistentVolumeClaim for Vector-0
# ----------------------------
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: data-swanlab-self-hosted-vector-0
  namespace: <your_namespace> # 替换为实际命名空间
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 60Gi
  storageClassName: "" # 替换为您集群中实际的 storageClass
  volumeMode: Filesystem
---
# ----------------------------
# PersistentVolumeClaim for Vector-1
# ----------------------------
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: data-swanlab-self-hosted-vector-1
  namespace: <your_namespace> # 替换为实际命名空间
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 60Gi
  storageClassName: "" # 替换为您集群中实际的 storageClass
  volumeMode: Filesystem

bash

# 创建 PVC
kubectl apply -f swanlab-self-hosted-pvc.yaml

# 验证 PVC 状态
kubectl get pvc -n <your_namespace>

3. value 填写

完整的 value.yaml 配置项可参考自定义 Value 配置说明文档。

您可以在 values.yaml 模板查看 swanlab-self-hosted 使用的原始 value 模板，也可以通过下列指令查看：

bash

helm show values swanlab/self-hosted

我们 强烈建议您保存好部署使用的 values.yaml，以便后续正常升级，以下是相关的 value.yaml 修改说明:

3.1 PVC 绑定

dependencies 字段下各组件的 existingClaim 需与第 2 步已创建的 PVC 名称对齐：

组件	values.yaml 路径	对应 PVC 名称
PostgreSQL	`dependencies.postgres.persistence.existingClaim`	`swanlab-postgres-pvc`
Redis	`dependencies.redis.persistence.existingClaim`	`swanlab-redis-pvc`
ClickHouse	`dependencies.clickhouse.persistence.existingClaim`	`swanlab-clickhouse-pvc`

修改示例:

dependencies PVC 修改示例

PostgreSQLRedisClickHouse

yaml

dependencies:
  postgres: # PostgreSQL 数据库配置
    fullnameOverride: ""

    image: # 镜像配置
      # 完整镜像仓库路径（例如 ghcr.io/cloudnative-pg/postgresql）
      repository: repo.swanlab.cn/self-hosted/postgres
      # 镜像标签/版本。建议 SwanLab 使用 16.x 及以上版本
      tag: "16.1"
      # Kubernetes 镜像拉取策略（Always、IfNotPresent、Never）
      pullPolicy: "IfNotPresent"

    username: ""
    password: ""

    persistence: # 持久化存储配置
      # 用于动态供应的 Kubernetes StorageClass
      storageClass: "disk-cloud-auto"
      # 数据库存储卷大小
      storageSize: "10Gi"

      # 使用已有的 PVC（留空则自动创建新的 pvc）
      existingClaim: "swanlab-postgres-pvc" # ⚠️： 通常仅修改这一个名称，对齐创建的 postgres PVC 名称

    customLabels: {}
    customAnnotations: {}
    customPodLabels: {}
    customPodAnnotations: {}
    customTolerations: []
    customNodeSelector: {}
    resources: {}

yaml

dependencies:
  redis: # Redis 配置
    fullnameOverride: ""

    image: # 镜像配置
      # 完整镜像仓库路径（例如 redis/redis-stack）
      repository: repo.swanlab.cn/self-hosted/redis-stack
      # 镜像标签/版本
      tag: "7.4.0-v8"
      # Kubernetes 镜像拉取策略（Always、IfNotPresent、Never）
      pullPolicy: "IfNotPresent"

    persistence: # 持久化存储配置
      storageClass: "disk-cloud-auto"
      storageSize: "10Gi"

      # 使用已有的 PVC（留空则自动创建新的 pvc）
      existingClaim: "swanlab-redis-pvc" # ⚠️： 通常仅修改这一个名称，对齐创建的 redis PVC 名称

    customLabels: {}
    customAnnotations: {}
    customPodLabels: {}
    customPodAnnotations: {}
    customTolerations: []
    customNodeSelector: {}
    resources: {}

yaml

dependencies:
  clickhouse: # ClickHouse 配置
    fullnameOverride: ""

    image: # 镜像配置
      # 完整镜像仓库路径（例如 clickhouse/clickhouse-server）
      repository: repo.swanlab.cn/self-hosted/clickhouse-server
      # 镜像标签/版本
      tag: "24.3"
      pullPolicy: "IfNotPresent"

    # 认证凭据
    # 如果使用 existingSecret 则留空
    username: ""
    password: ""

    persistence: # 持久化存储配置
      storageClass: "disk-cloud-auto"
      storageSize: "20Gi"

      # 使用已有的 PVC（留空则自动创建新的 pvc）
      existingClaim: "swanlab-clickhouse-pvc" # ⚠️： 通常仅修改这一个名称，对齐创建的 clickhouse PVC 名称

    customLabels: {}
    customAnnotations: {}
    customPodLabels: {}
    customPodAnnotations: {}
    customTolerations: []
    customNodeSelector: {}
    resources: {}

3.2 应用镜像标签

service 下的五个应用镜像（server / auth / house / cloud / next）的 tag 应设置为空字符串，Chart 会在渲染时自动注入正确的版本号。

3.3 Vector 存储

vector.persistence.storageClass 和 vector.persistence.storageSize，与创建 vector PVC 时的大小保持一致，默认size 需修改为 60Gi。

yaml

vector:
  persistence:
    storageClass: "" # 替换为您集群中实际的 storageClass
    storageSize: "60Gi"

3.4 外部 S3 集成配置

integrations.s3 字段需要根据您使用的对象存储服务手动填写，推荐 public 桶和 private 桶分离。如您的云厂商对 S3 协议的 endpoint 访问做了区分，请特别注意应填写 S3 endpoint。详细的字段说明与配置示例，请参阅外部 S3 集成章节，以下以阿里云 OSS 对象存储桶的配置作为填写示例：

yaml

integrations:
  s3:
    enabled: true
    existingSecret: "swanlab-self-hosted-secret-s3"
    public:
      ssl: true
      endpoint: "oss-cn-beijing.aliyuncs.com" # 替换为实际的 S3 endpoint（不带 bucket 前缀）
      region: "cn-beijing"
      pathStyle: false
      port: 443
      domain: "https://<public_bucket>.oss-cn-beijing.aliyuncs.com" # 需携带 https:// 前缀
      bucket: "swanlab-public-bucket"
    private:
      ssl: true
      endpoint: "oss-cn-beijing.aliyuncs.com"
      region: "cn-beijing"
      pathStyle: false
      port: 443
      bucket: "swanlab-private-bucket"

跨域配置提示

⚠️ 注意：请务必在对象存储控制台配置 存储桶跨域规则（CORS，允许 GET/POST/PUT/HEAD） 并开启 Public 桶的 公共读权限，否则会导致实验图片上传失败或头像显示异常，详见 FAQ：对象存储配置排查

4. 添加 helm 仓库

您可以通过helm安装SwanLab私有化服务K8S版。

首先建立本地仓库映射：

bash

helm repo add swanlab https://helm.swanlab.cn
# 更新仓库
helm repo update
# 列出所有 chart 版本
helm search repo swanlab/self-hosted --versions

5. 执行安装

您可以根据集群网络环境选择以下两种安装方式之一。

选项一：Helm 仓库安装

如果您的集群节点可以直接访问 Helm 仓库（即集群节点可以直接访问 github.com），可以参考如下命令执行安装：

⚠️ 注意：https://helm.swanlab.cn 的 chart 包在 GitHub Release做版本 tag 索引， 请提前确认网络连通性!

bash

# 建议先使用 --dry-run 验证模板兼容性
helm install swanlab-self-hosted swanlab/self-hosted \
  -f <your_own_values.yaml> \
  --namespace <your_namespace> \
  --dry-run

确认无报错后，去掉 --dry-run 选项执行安装

选项二：本地 Chart 包安装

如果您的集群节点无法直接访问 Helm 仓库（即集群节点无法直接访问 github.com），可以通过 OCI 方式拉取 chart 包到本地后执行安装：

如遇到 401 认证失败问题，可以通过 helm registry logout xxx.com 的形式清除本机此前存在的 helm 登录态。

bash

# 拉取 chart 包到本地
helm pull oci://swanlab-registry.cn-hangzhou.cr.aliyuncs.com/chart/self-hosted --version <latest_chart_version>
# 解压 chart 包，预期只有一个 self-hosted/ 文件夹
tar -zxvf self-hosted-<latest_chart_version>.tgz

然后使用本地 chart 包更新验证：

bash

# 建议先使用 --dry-run 验证模板兼容性
helm install swanlab-self-hosted ./self-hosted/ \
  -f <your_own_values.yaml> \
  --namespace <your_namespace> \
  --dry-run

确认无报错后，去掉 --dry-run 选项执行安装

通过安装 swanlab/self-hosted，即可在k8s上安装SwanLab私有化部署版应用，安装结果会在终端打印类似如下信息：

bash

Release "swanlab-self-hosted" has been upgraded. Happy Helming!
NAME: swanlab-self-hosted
LAST DEPLOYED: Sat Dec 13 17:52:05 2025
NAMESPACE: self-hosted
STATUS: deployed
REVISION: 6
TEST SUITE: None
NOTES:
Thank you for installing self-hosted!

Get the application URL by running these commands:

1. Access via kube-proxy:
   Run the following command to forward your local port 8080 to the service:
     kubectl port-forward --namespace self-hosted svc/swanlab-self-hosted 8080:80

   Then, you can access the service via:
     http://127.0.0.1:8080

2. Expose Service Externally:
   SwanLab self-hosted is not exposed to the public internet.
   If you wish to expose this service, you need to configure a LoadBalancer manually or use an Ingress Controller.

   Please refer to the official documentation for configuration details:
   https://docs.swanlab.cn/self_host/kubernetes/deploy.html

如上所示，swanlab-self-hosted 私有化服务默认无法直接通过外部网络访问，您可以通过port-forward功能在本地访问此服务。如果您希望开启外部访问（通过IP或域名），请参考配置应用访问入口。

下面是一个在本机访问的例子，打开终端并执行：

bash

kubectl port-forward --namespace self-hosted svc/swanlab-self-hosted 8080:80

然后你可以在浏览器中访问：http://127.0.0.1:8080，即可看到SwanLab的页面：

📖 License 激活

个人版激活

现在，你需要激活你的主账号。激活需要1个License，个人使用可以免费在SwanLab官网申请一个，位置在「设置」-「账户与许可证」。

拿到License后，回到激活页面，填写用户名、密码、确认密码和License，点击激活即可完成创建。

企业版激活

如您需要测试企业版能力，请联系 contact@swanlab.cn，我们会将测试 License 发送到该email中。

⚙️ 验证测试

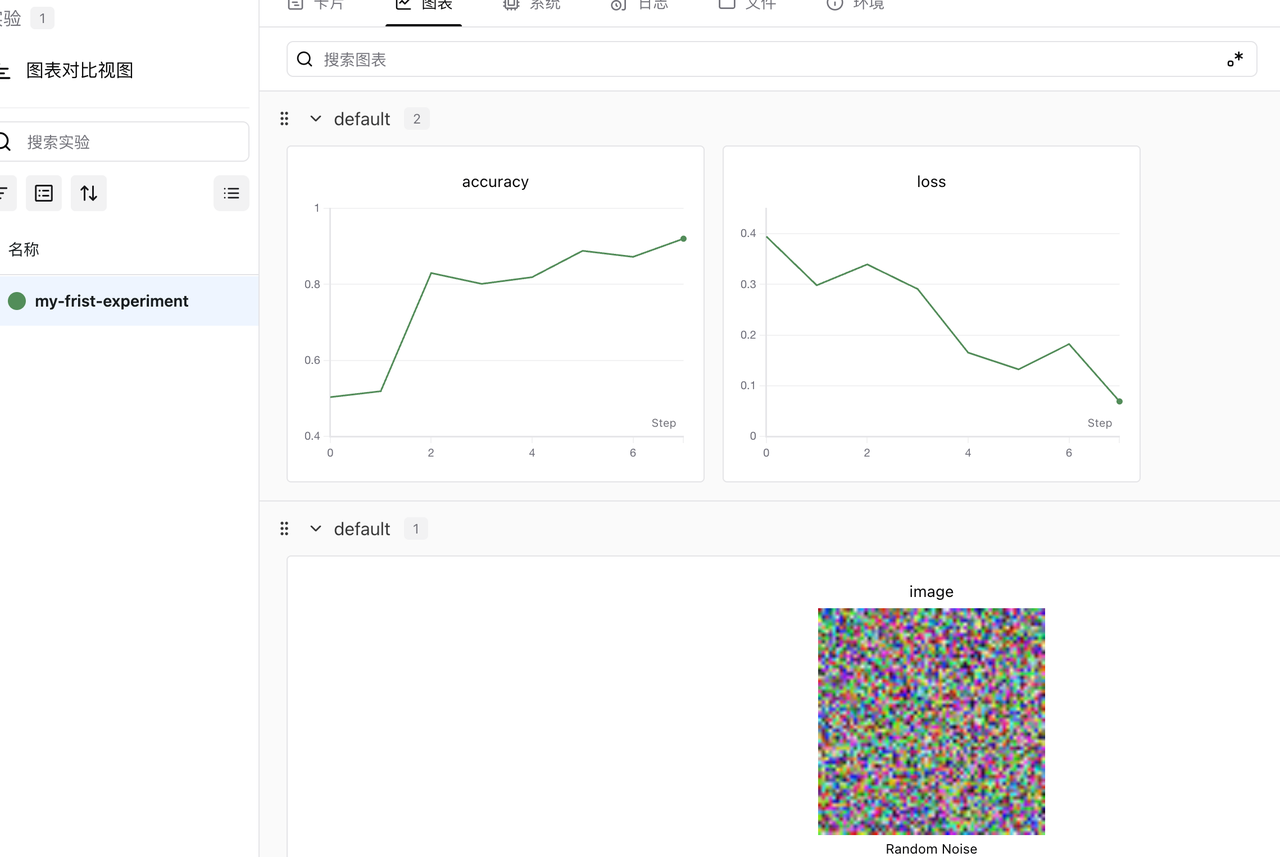

部署完成后，可通过下面 Python 代码用于验证标量与媒体的指标上报

指标上报测试

python

import swanlab
import random
import numpy as np  # 添加 NumPy 导入

swanlab.login(
    api_key="xxxxx",
    host="https://xxxxx"
)

# 创建一个SwanLab项目
swanlab.init(
    # 设置项目名
    project="my-first-project",
    experiment_name="my-first-experiment",
    # 设置超参数
    config={
        "learning_rate": 0.02,
        "architecture": "CNN",
        "dataset": "CIFAR-100",
        "epochs": 10
    }
)

# 模拟一次训练
epochs = 10
offset = random.random() / 5
for epoch in range(2, epochs):
    acc = 1 - 2 ** -epoch - random.random() / epoch - offset
    loss = 2 ** -epoch + random.random() / epoch + offset
    swanlab.log({
        "step_time": acc,
        "speed": loss
    })

# 生成随机噪声图像（64x64 RGB，随机像素值）
random_noise = np.random.randint(0, 255, (64, 64, 3), dtype=np.uint8)
img = swanlab.Image(random_noise, caption="Random Noise")
swanlab.log({
    "image": img
})

# [可选] 完成训练，这在notebook环境中是必要的
swanlab.finish()

预期效果如下图所示⬇️：

可以检查如下功能：

⬜ 查看指标是否能够正常上报
⬜ 查看图像是否正常上传并显示
⬜ 查看 metric 的 csv 下载是否都顺利
⬜ 查看用户头像是否能够正常显示

❓ 常见问题

Value 字段配置

您可以在此处查看 swanlab-self-hosted 的所有可配置项。

详细的字段说明与配置实践，请参阅自定义 Value 配置说明文档，其中涵盖：

全局配置：Pod 反亲和性、登录域名等
应用服务：副本数量、资源限制、标签与注解等
网关配置：应用访问入口、端口等
内置基础服务：PostgreSQL / Redis / ClickHouse / MinIO 的存储资源配置
外部服务集成：接入外部 PostgreSQL、Redis、ClickHouse、S3 对象存储

【副本数】推荐服务副本数如何设置?

以下是根据线上运维经验给出的推荐副本配置最佳实践，在 values.yaml 中通过修改对应服务的 replicas 字段即可调整：

服务名	副本数量	说明
clickhouse	1	【不可修改】列数据库，负责实验指标存储
postgres	1	【不可修改】关系型数据库，负责元数据和关系记录
redis	1	【不可修改】内存数据库，缓存会话数据
vector	2	【不可修改】指标聚合转发
traefik	2	【按需修改】主网关，分发服务流量
swanlab-server	≥ 3	【按需修改】SwanLab 核心服务，根据服务负载动态调整
swanlab-auth	2	【按需修改】SwanLab 认证与鉴权服务，根据服务负载动态调整
swanlab-house	≥ 3	【按需修改】SwanLab 指标分析服务，根据服务负载动态调整
swanlab-next	2	【按需修改】SwanLab 前端框架
swanlab-cloud	1	【按需修改】SwanLab 前端图表页面

【资源限制】各服务的 CPU/内存资源 limit 推荐如何限制？

待添加

更新与回滚

如需更新 SwanLab 版本或在更新失败后进行回滚，请参考更新与回滚文档。

Prometheus 可观测接入指引

参考可观测配置文档进行配置。

使用Kubernetes进行部署 APP v3.5.0 ​

🧱 先决条件 ​

🧾 资源清单 ​

应用服务镜像 ​

基础设施镜像 ​

🪜 安装指引 ​

1. 创建 Secret ​

2. 创建 PVC ​

3. value 填写 ​

3.1 PVC 绑定 ​

3.2 应用镜像标签 ​

3.3 Vector 存储 ​

3.4 外部 S3 集成配置 ​

4. 添加 helm 仓库 ​

5. 执行安装 ​

选项一：Helm 仓库安装 ​

选项二：本地 Chart 包安装 ​

📖 License 激活 ​

个人版激活 ​

企业版激活 ​

⚙️ 验证测试 ​

❓ 常见问题 ​

Value 字段配置 ​

【副本数】推荐服务副本数如何设置? ​

【资源限制】各服务的 CPU/内存 资源 limit 推荐如何限制？ ​

更新与回滚 ​

Prometheus 可观测接入指引 ​

使用Kubernetes进行部署 APP v3.5.0

🧱 先决条件

🧾 资源清单

应用服务镜像

基础设施镜像

🪜 安装指引

1. 创建 Secret

2. 创建 PVC

3. value 填写

3.1 PVC 绑定

3.2 应用镜像标签

3.3 Vector 存储

3.4 外部 S3 集成配置

4. 添加 helm 仓库

5. 执行安装

选项一：Helm 仓库安装

选项二：本地 Chart 包安装

📖 License 激活

个人版激活

企业版激活

⚙️ 验证测试

❓ 常见问题

Value 字段配置

【副本数】推荐服务副本数如何设置?

【资源限制】各服务的 CPU/内存资源 limit 推荐如何限制？

更新与回滚

Prometheus 可观测接入指引
